雅格YG-3979C电路分析
本文源自于修复一个因未知原因损坏的台灯，型号为雅格YG-3979C。
这时我初中的时候曾经使用过的台灯，后面因为未知原因损坏，一直放在角落里。最近假期，考虑修复一下家里损坏的小电器，目前已经小有进展。在修复这个台灯的时候发现该电路很巧妙，但是仍然存在部分缺陷，故记录。
商品信息

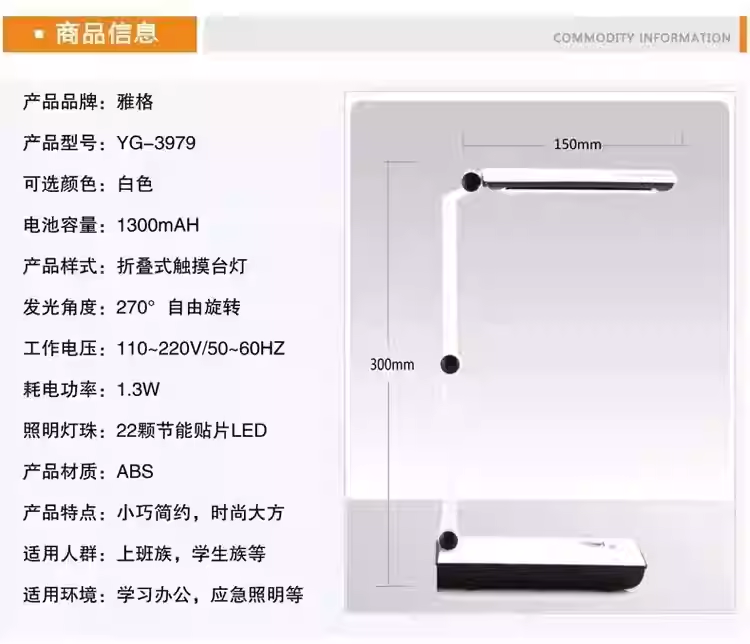

在淘宝上查找后，可以获得以下商品信息：
 |
 |
简易拆解
拆解之前留个正反照，该台灯为220V交流充电，使用触控按钮进行无极调光。
 |
 |
 |
多余的话
当年基本啥都不懂的时候，触控开灯给了我很大的震撼，觉得这简直是妥妥的高科技！！！！
现在虽然知道了原理，无非就是利用了人体电容的特性。现在回忆起第一次拥有这盏台灯的情形，还是觉得很开心、很感慨。
拆解台灯，简单卸载底部螺丝：
 |
内部器件极其简单：
- 外壳
- 电路板
- 铅酸电池
电路板也给个特写（红色LED灯已经维修，更换为黄色LED）：
 |
 |
常规维护
电池
首先需要更换的显然是电池，测量尺寸为91*34*21，电压为0V，显然铅蓄电池已经损坏。经过淘宝比对，选择该商家电池进行更换：适用久量雅格多款电池电蚊拍台灯手电筒台灯风扇专用4V铅酸蓄电池
基本器件
根据器件丝印，确定期间的参数值，使用万用表进行测量。其余器件参数均合理，只有CBB电容值略微偏大，并且红色LED已经损坏，更换为黄色LED，如图所示：
 |
电路分析

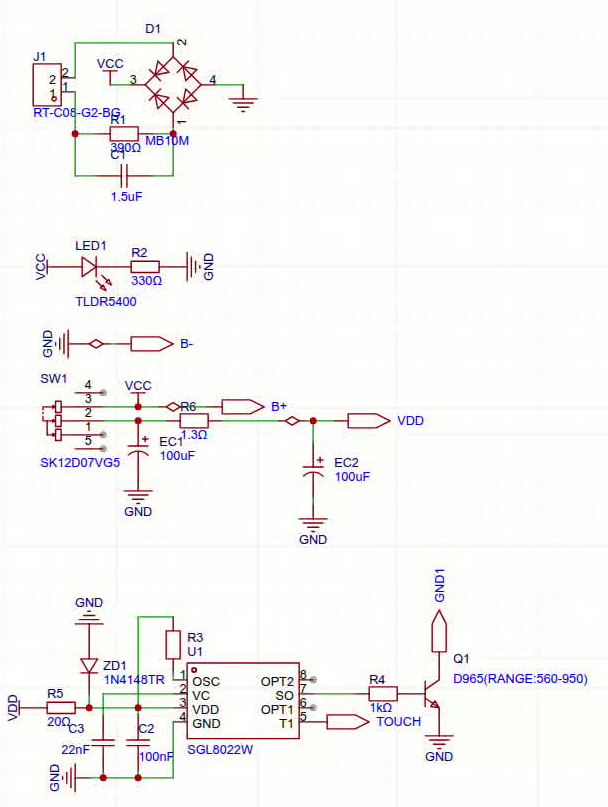

根据电路板的图片，进行简易的电路原理图恢复，获得以下电路原理图：
 |
整流电路

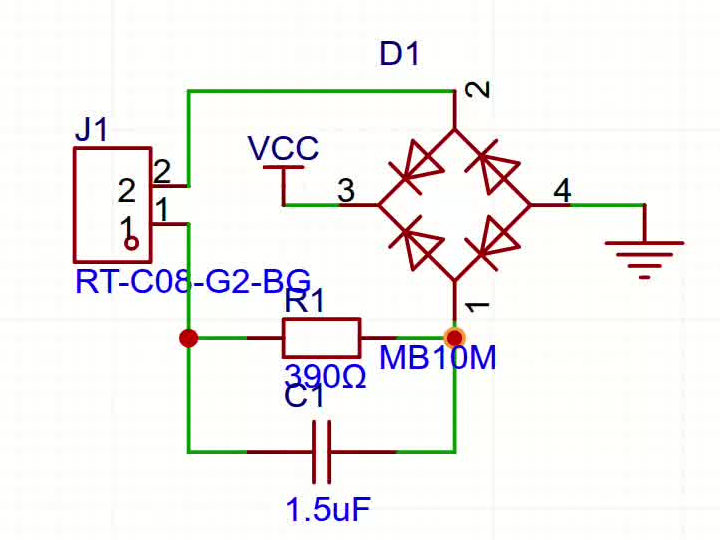

该台灯使用的是非隔离式的阻容降压的全波整流电路，使用MB10M芯片进行全波整流，使用阻容电路进行降压：
 |
原理
整流电路比较容易理解，实现电流的单项流通，即类似给电压取绝对值，将负电压取反，正电压不变。结合后面的电容组成的滤波电路，达到AC转DC的目的。
阻容降压电路也容易理解，电容可以视为一个受频率控制的阻值大小的电阻，只不过该电阻是针对交流电而言。因此，在交流电路中串联电容，可以达到分压的目的。同时需要在电容两端并联上电阻进行分压，电阻的阻值大小决定了放电时间。
在设计阻容降压电路的时，首先确定电路需要的最大电流是多少，即流过C1的电流$I_{C}$。进一步计算C1的容抗$X_{C}$的值，结合交流电的频率，计算出C1的大小。接着，选取放电时间$\tau$，根据C1的大小计算出电阻的大小。
不难看出，阻容降压电路本质为恒流电路，电压会自适应，需要注意器件的耐压防护。
实战
现在根据电路原理图，反推阻容降压设计的参数。
\begin{equation}
\begin{split}
X_{C}=\frac{1}{2\pi fC} \approx 2122 \Omega \\
I_{C}=\frac{U}{R} = \frac{220V}{2122\Omega} \approx 104mA
\end{split}
\end{equation}
实际测得电流为90ma以上，考虑到电容容值误差，该电流值符合理论值。
电池充电

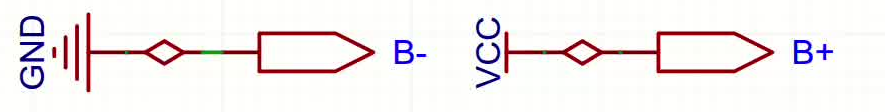

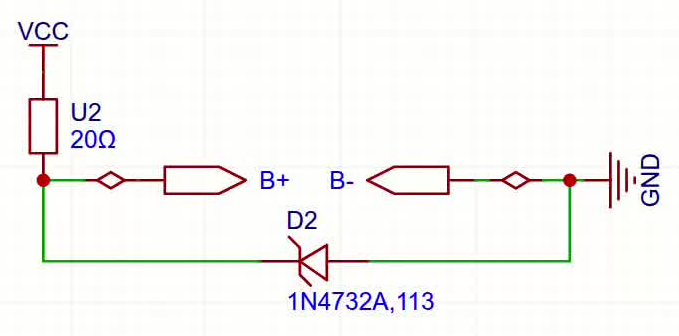

充电电路直接连接到铅蓄电池的正负极，即恒流源对铅蓄电池充电。该充电方式会引起电池过充，可以使用一个稳压电路进行控制。搭建简单的稳压电路，利用电阻和稳压二极管进行简单的搭建，如图所示：

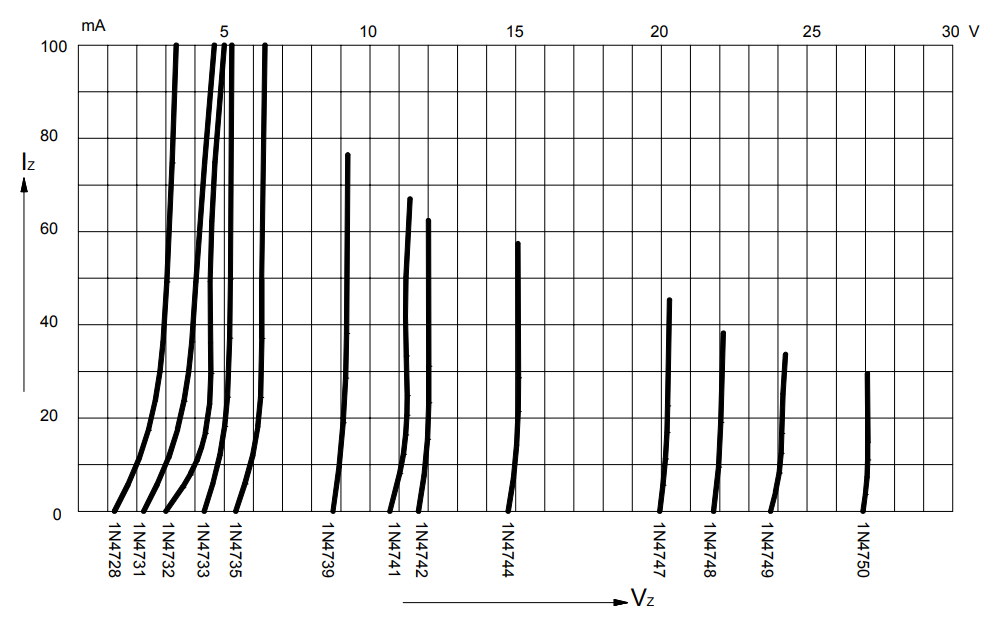

该电路将电池两端的电压嵌位到4.7V左右，4V蓄电池的满电电压为4.8V，可以对蓄电池进行保护，多余的能量将由电阻进行消耗，电阻上最大功耗0.22W，选用1W的电阻即可。
滤波电路

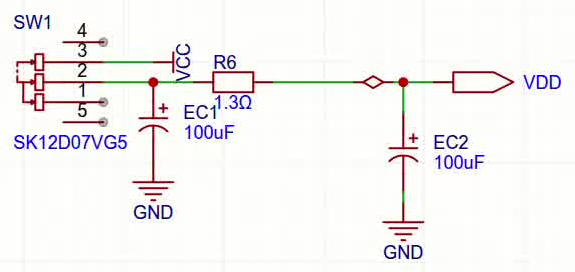

使用两个电解电容进行滤波，同时使用一个绕线电阻对电路进行保护：
SGL8022W

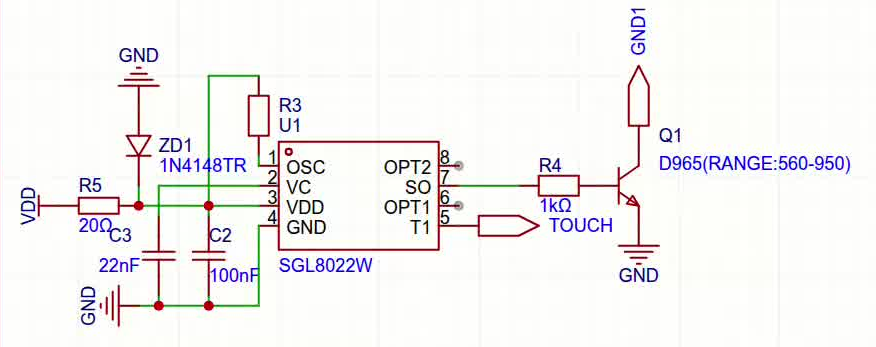

使用SGL8022W芯片进行控制，其详细资料可以参见：SGL8022W
电源处使用5.1V的稳压二极管进行限压，并使用电容对电源进行进一步滤波，输出使用三极管控制。
其他电路

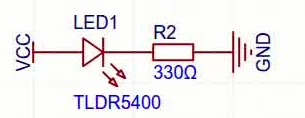

220V电源指示灯电路，指示是否插上交流电源。
成品展示
后续改进

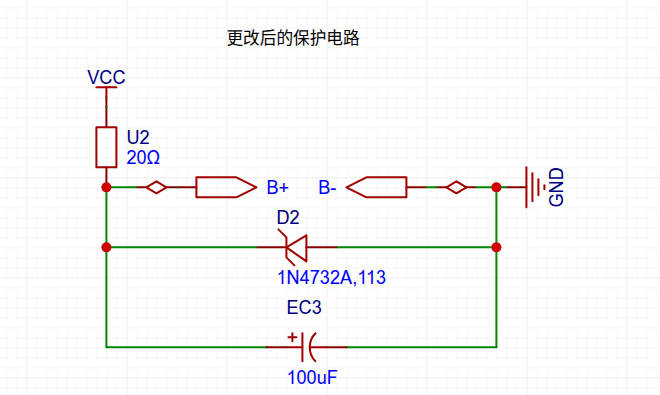

在电池充电电路中，空载条件下上电瞬间，电流过大造成稳压二极管发生不可逆击穿。由于手里并没有电容，拆解EC1 100uf电容进行滤波，并联在稳压二极管两端，如下所示：
经过测量，电压稳定在5.0V～5.1V之间（是由于空载电流较大，电压自然变高，这是稳压二极管的特性）：
整体

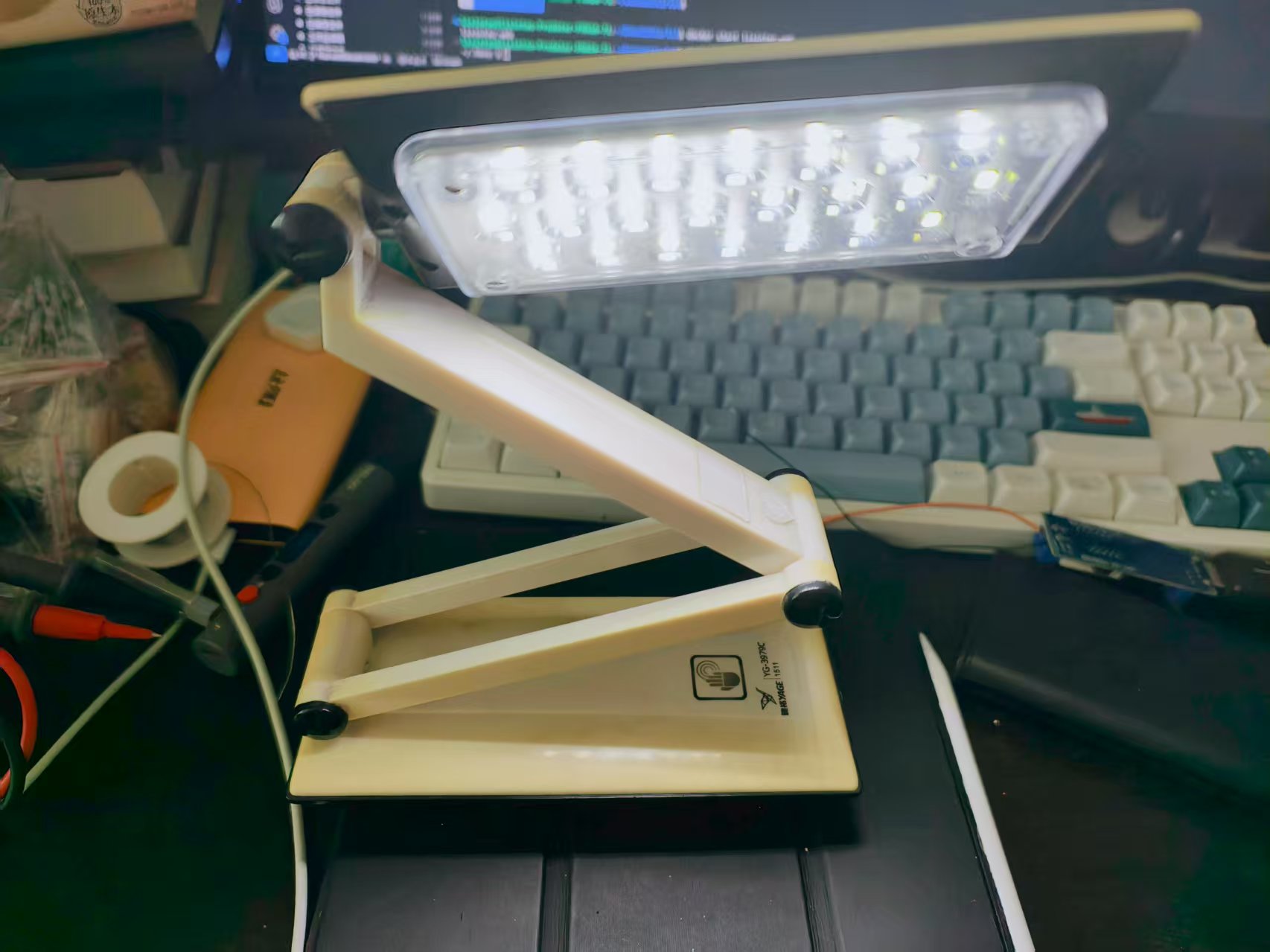

所有的元器件焊接完毕如图所示：
 |
 |
后续经测试，已能正常使用，维修完毕。
 |
