always触发的具体时机

该文章为内容未经严格验证，仅基于自身理解和非严谨实验，请读者自身多加甄别。
若有错误，欢迎在评论区指正。

本文主要探究always触发的具体时机。

问题背景

首先查看下面代码，是一段同步时序下使用KEY控制LED的简单代码：

module flip_flop(
    input clk, //时钟信号
    input rst_n, //复位信号
    input key_in, //按键信号
    output reg led_out, //LED输出信号
    );

    always @(posedge clk or negedge rst_n)
        if (rst_n == 1'b0)
            led_out <= 1'b0;
        else
            led_out <= key_in;
endmodule

这部分代码中，使用到了异步复位，rst_n出现下降沿，在always语句块中判断rst_n电平，如果是低电平则进行复位。
一个猜想就产生了：进入always语句块时的时刻，是触发信号已经稳定下来的时刻，而不是跳变过程中的中间态。
此时观察敏感信号clk，根据猜想推测：在clk的上升沿时触发，clk稳定下来为高电平的时刻开始执行always语句块中的内容。如果key信号和clk完全同步变化，则led_out的输出永远为高电平，否则为低电平。

设计实验

根据猜想设计如下代码：

module always_test(
    input clk,
    input rst_n,
    output reg a
    );

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n)begin
            a <= 1'b0;
        end
        else
        begin
            a <= clk;
        end
    end
endmodule

对应tb文件：

module tb_always_test(

    );

    reg clk;
    reg rst_n;

    wire a;

    always #10 clk = ~clk;

    initial begin
        clk = 1'b0;
        rst_n = 1'b0;

        #100
        rst_n = 1'b1;
        #1000
        $finish;
    end

    always_test uut(
        .clk(clk),
        .rst_n(rst_n),
        .a(a)
    );
endmodule

显然，如果猜想正确，a电平输出将保持高电平。

仿真验证

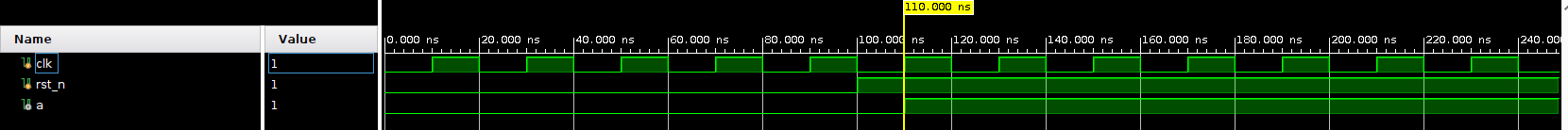

运行仿真，a信号果然是高电平，证明猜想正确。

拓展

野火FPGA曾说：计算赋值号右手边的信号时，所有的变量值均是触发沿到来前的值，更新的赋值号左手边的信号作为触发沿后的值，并且保持到下一个触发沿到来时候，等待更新。

这句话的前半句如果仔细考虑，会感觉有点反因果：先计算，后触发计算。
真实情况是当clk信号触发下降沿时，此时clk信号已经是高电平，其他寄存器并未发生变化。而后执行被clk信号触发而驱动的语句块，第一步进行右边信号的计算，但此时参与计算的寄存器的值均未被更新；第二步左边信号开始更新赋值，此时寄存器的值被更新。
考虑到从clk拉到高电平稳定到第一个步骤时间极短，画图时这一误差并未画出，视觉显示为重叠在一起，故而看作是下降沿之前的值；同理第二个步骤，看作为下降沿之后的值。
